1. La nostra produzione
2. Descrizione del prodotto
Il grado del foglio isolante SMC si riferisce alla classe termoresistente dei materiali isolanti utilizzati negli avvolgimenti del motore (o del trasformatore). I materiali isolanti comunemente usati nei motori e nei trasformatori sono suddivisi in A, E, B, F e H. Il materiale isolante di ciascun grado di isolamento ha una temperatura limite di esercizio corrispondente (la temperatura del punto più caldo dell'avvolgimento del motore o del trasformatore). Quando il motore o il trasformatore è in funzione, la temperatura del punto più caldo dell'avvolgimento non deve superare le disposizioni della tabella seguente, altrimenti causerà l'invecchiamento accelerato dei materiali isolanti e ridurrà la vita utile del motore o del trasformatore. Se la temperatura supera molto il valore consentito, l'isolamento verrà danneggiato e il motore o il trasformatore verranno bruciati.
Il foglio isolante SMC è composto da resina poliestere insatura (UP) di alta qualità in connessione con un rinforzo di fibra di vetro, quindi viene pressato ad alta temperatura per ottenere una temperatura di lavoro di resistenza al calore di grado F.
La resina poliestere insatura è un composto polimerico lineare con legame estere e doppio legame insaturo, che è generalmente policondensato da diolo di acido bibasico insaturo o diolo insaturo di acido bibasico saturo. Generalmente, la reazione di policondensazione del poliestere viene condotta a 190 ~ 220 gradi fino al raggiungimento del valore di acidità (o viscosità) previsto. Dopo la reazione di policondensazione del poliestere, viene aggiunta una certa quantità di monomero vinilico a caldo per formare un liquido viscoso. Tale soluzione polimerica è chiamata resina poliestere insatura. La resistenza alle alte temperature del foglio SMC dipende principalmente dalle caratteristiche della resina insatura.
Temperatura (gradi) | Classe | ||||
UL1446 | IEC60085 | CEI60950-1 | UL1778 | CEI62040-1 | |
105 | - | A | A | A | A |
120 | E | E | E | E | E |
130 | B | B | B | B | B |
155 | F | F | F | F | F |
180 | H | H | H | H | H |
3. Dettagli rapidi
Standard | GB/T 23641-2009 |
Dimensione | 1000 mm x 2000 mm (39 pollici x 78 pollici) 1250 mm x 2000 mm (49 pollici x 78 pollici) 1250 mm x 2500 mm (49 pollici x 98 pollici) Dimensioni personalizzate entro 1250 mm x 2500 mm (49 pollici x 98 pollici) |
Spessore | 1,8 mm- 50mm(0.071 pollici x 1,96 pollici) |

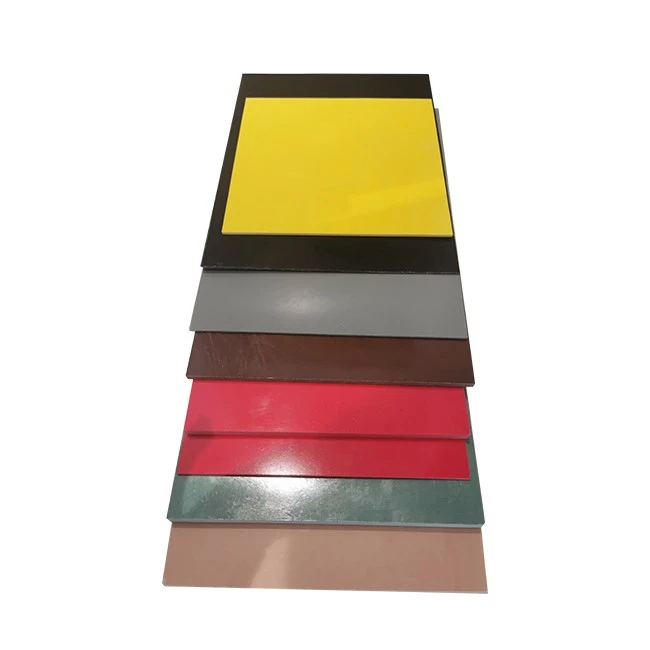

Colore | Colore rosso, bianco, grigio, marrone, giallo, nero o personalizzato |
Capacità produttiva | Max 300 tonnellate al mese |
Aspetto esteriore | La superficie è liscia, piatta senza bolle e crepe |
Imballaggio | Avvolto con film PP all'esterno e pallet con marchi IPPC |
4. Applicazione
La resistenza meccanica della lamiera SMC è migliore e può essere lavorata, punzonata, forata, fresata, segata, levigata, tranciata o fresata. Sono possibili anche assemblaggi mediante incollaggio, viti metalliche o rivetti. Le lastre SMC sono utilizzate principalmente in varie partizioni di isolamento di quadri di alta, media e bassa tensione.
Industria dei quadri | Utilizzato come assicella del quadro, piastra di rivestimento, copertura di estinzione dell'arco, cilindro di estinzione dell'arco, foglio di estinzione dell'arco, piastra di isolamento dell'arco, morsettiera, isolamento interfase, assicella dell'estremità inferiore e supporto di contatto. |
5. Domande frequenti
1. Zibo Haichen Composite è un produttore di lastre isolanti SMC per alte temperature?
A: Zibo Haichen Composite è un produttore di fogli isolanti SMC per alte temperature.
2. Quanta temperatura può sopportare il foglio isolante SMC?
A: Il nostro foglio isolante SMC resiste alla classe F di 155 gradi centigradi (gradi). Indica la temperatura di esercizio massima consentita della struttura isolante e, a tale temperatura, può mantenere le sue prestazioni entro la vita utile predeterminata. Sebbene siano consentiti valori elevati, dovrebbe esserci anche un valore di riferimento effettivo nel lavoro effettivo.
3. La resistenza alla temperatura del foglio isolante SMC può essere superiore a 155 gradi centigradi (gradi)?
A: Questa temperatura 155 gradi centigradi (gradi) del foglio SMC dipende dalle caratteristiche della resina insatura, se vogliamo passare a una temperatura più alta, la resina insatura dovrebbe essere cambiata.
4. Qual è il problema con il superamento del limite massimo di temperatura?
A: Quando il motore o il trasformatore è in funzione, la temperatura del punto più caldo dell'avvolgimento non deve superare la temperatura di esercizio massima consentita, altrimenti causerà l'invecchiamento accelerato dei materiali isolanti e ridurrà la durata del motore o del trasformatore; Se la temperatura supera molto il valore consentito, l'isolamento verrà danneggiato e il motore o il trasformatore verranno bruciati.
5. Perché la resistenza alla temperatura della lastra SMC può raggiungere solo la classe F di grado?
A: La resina poliestere insatura è una resina termoindurente, che può essere solidificata in un polimero a rete polimerica insolubile sotto l'azione del calore o dell'iniziatore. La miscela di poliestere insaturo con fibra di vetro è un materiale anisotropo. Sotto l'azione delle sollecitazioni, il metallo si divide generalmente in due stadi: deformazione elastica e deformazione plastica. Sotto l'azione dello stress, il foglio SMC generalmente non ha una fase di deformazione plastica significativa, nessun punto di snervamento, delaminazione nel processo di stress ed è facile da rompere improvvisamente sotto sovraccarico. In secondo luogo, il modulo della lamiera SMC è basso, che è 10 volte peggiore di quello dell'acciaio. Pertanto, i prodotti con elevati requisiti di rigidità devono essere progettati con attenzione. In terzo luogo, la resistenza al calore delle lamiere SMC è molto diversa da quella dei materiali metallici. Finora, la temperatura di servizio a lungo termine della lastra SMC è solo di classe F.
6. Che tipo di resina fa il foglio isolante SMC per alte temperature?
A: Il foglio isolante SMC per alte temperature utilizza resina poliestere insatura. Le resine sono classificate in due tipi in base alle loro proprietà, una è resina termoindurente e l'altra è resina termoplastica. Le resine termoindurenti (generalmente utilizzate per FRP) includono poliestere insaturo / vinilestere / resina epossidica / fenolica / bismaleimmide (BMI) / poliimmide, ecc. Le resine termoplastiche includono polipropilene (PP) / policarbonato (PC) / nylon / polietereterchetone (PEEK) / polietersulfone (SPI), ecc.
Il foglio isolante SMC per alte temperature utilizza resina poliestere insatura.
6. Il nostro certificato
Abbiamo superato il sistema di gestione della qualità ISO9001, il sistema di gestione ambientale ISO14001 e il nostro foglio isolante UPGM203 e SMC sono certificati da RoHS e dalla certificazione Reach.
7. La nostra mostra d'oltremare
Abbiamo partecipato attivamente a fiere del settore estero, come CWIEME in Germania e Shanghai, AEC in Francia, Big5 a Dubai ed Elecrama in India per offrire ai nostri clienti i migliori prodotti di isolamento.
8. Imballaggio e consegna
Forniamo ai nostri clienti carta e cintura kraft resistenti per garantire la sicurezza dell'imballaggio, inoltre utilizziamo pellicola PP avvolta all'esterno per evitare danni e umidità durante il trasporto. Utilizziamo pallet in legno con marchi IPPC e certificato di fumigazione, che soddisfano pienamente i requisiti dei paesi importatori.
